制御増幅器

制御増幅器 - PGM500

本器は、ページングシステムの主装置となるもので、パネル形100W電力増幅器(PAM100)と組み合わせて使用され、最大5台まで増設可能です。金属製ロッカ形筐体に制御盤(制御、電圧増幅、発振、通話試験、計器の各回路)、電源端子盤が実装されています。

■外観図

制御増幅器 - PGM500 外観図

※電力増幅器は別売りになります

■仕様一覧

入出力基準レベル 0dBm(0.775V)
入出力インピーダンス 600Ω
歪み率 0dBm(1000Hz)入力に対し5%以下
+10dBm(1000Hz)入力に対し10%以下
信号対雑音比 40dB以上(0dBm入力に対し)
周波数特性 300~6000Hz±3dB以内
(平坦特性時1000Hzに対し)
低域遮断特性 遮断周波数 800Hz(遮断特性時)
圧縮比 -3dBmを超える入力に対し
入力変化/出力変化=10dB/3dB以下
音量調整 連続可変(半固定)
信号発振器 約1000Hz(0dBs:60Ω以下)
制御回路 指令制御、信号制御
通話用電源 DC48V
制御用電源 DC48V
所要電源 AC100V±10% 50/60Hz
周囲温度 -5℃~+40℃
周囲湿度 90%RH以下(但し、結露のないこと)
塗装色 マンセル 5Y7/1(半ツヤ)
質量 約120kg
外形寸法 外観図参照

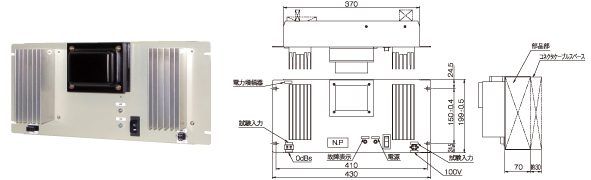

パネル形100W電力増幅器 - PAM100

スピーカを駆動させるための電力増幅器で制御増幅器(PGM500)に収納されます。本器はスピーカの数により最大5台まで並列接続して使用可能です。

■外観図

パネル形100W電力増幅器 - PAM100 外観図

■仕様一覧

定格出力 100W
出力インピーダンス 100Ω(140Ω)
定格出力電圧 100V(118V)
入力インピーダンス 10kΩ
入力レベル 0dBs(0.775V)
歪率 5%以下
信号対雑音比 50dB以上
周波数特性 300~6000Hz
音量調整 連続可変(半固定)
周囲温度 -5℃~+40℃
周囲湿度 90%RH以下(但し、結露のないこと)
塗装色 マンセル 5Y7/1(半ツヤ)
所要電源 AC100V±10% 50/60Hz
質量 約9kg
外形寸法 外観図参照

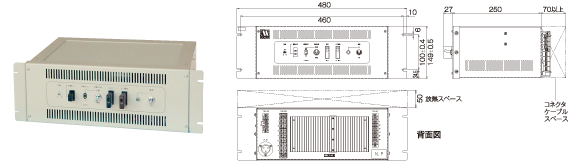

パネル形360W電力増幅器 - PV360B

本機器は、ページング専用スピーカを駆動させるためのパネル形電力増幅器です。スピーカの数により最大2台まで並列接続して使用可能です。

■外観図 (参考)

パネル形360W電力増幅器 - PV360 外観図

■仕様一覧(参考)

定格出力 360W
消費電力 600VA以下
出力インピーダンス 28Ω
定格出力電圧 100V
入力インピーダンス 10kΩ 不平衡(オプションにより平衡可)
入力レベル 0dBs(0.775V)
歪率 5%以下
信号対雑音比 50dB以上
周波数特性 300~6000Hz±3dB以内
音量調整 連続可変(0~定格出力まで調整可)
周囲温度 -10℃~+50℃
周囲湿度 90%RH以下(但し、結露のないこと)
塗装色 マンセル 5Y7/1(半ツヤ)
所用電源 AC100V±10% 50/60Hz
質量 約13kg
外形寸法 外観図参照

卓上形制御電源 - PGM100A

卓上形100W電力増幅器(VAM100)と組み合わせて使用され、ページングシステムの主装置となるもので、金属製卓上形筐体に制御回路、発振器、電源等が内蔵されています。

■外観図

卓上形制御電源 - PGM100 外観図

■仕様一覧

入力レベル 0dBm(0.775V)
入力インピーダンス 600Ω
信号対雑音比 40dB以上
周波数特性 300~6000Hz
低域遮断特性 遮断周波数 800Hz
音量調整 連続可変(半固定)
信号発振器 1000Hz±10%
制御回路 指令制御、信号制御
通話用電源 DC48V
制御用電源 DC48V
所要電源 AC100V±10% 50/60Hz
周囲温度 -5℃~+40℃
周囲湿度 90%RH以下(但し、結露のないこと)
塗装色 マンセル 5Y7/1(半ツヤ)
質量 約11kg
外形寸法 外観図参照

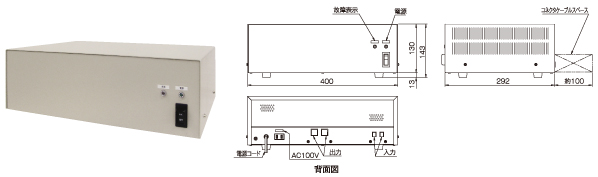

卓上形100W電力増幅器 - VAM100

スピーカを駆動させるための卓上形電力増幅器で卓上形制御電源(PGM100)と共に使用されます。本器はスピーカの数により最大3台まで並列接続して使用可能です。

■外観図

卓上形100W電力増幅器 - VAM100 外観図

■仕様一覧

定格出力 100W
出力インピーダンス 100Ω(140Ω)
定格出力電圧 100V(118V)
入力インピーダンス 10kΩ
入力レベル 0dBs(0.775V)
歪率 5%以下
信号対雑音比 50dB以上
周波数特性 300~6000Hz
音量調整 連続可変(半固定)
周囲温度 -5℃~+40℃
周囲湿度 90%RH以下(但し、結露のないこと)
塗装色 マンセル 5Y7/1(半ツヤ)
所要電源 AC100V±10% 50/60Hz
質量 約13kg
外形寸法 外観図参照
