スピーカ

キャビネットスピーカー CS-293

どのようなインテリアにもマッチする明るい色調の高級壁掛けスピーカーです。
スピーカーコンセント取付方法の採用により、スピーカー線の接続、取付けが簡単にできます。

■外観図(CS-293)

外観図

■仕様一覧(CS-293)

定格入力 3W
定格
インピーダンス
3.3kΩ(3W)  10kΩ(1W)
出力音圧レベル 91dB(1m 1W)
音響パワーレベル p=95dB(1W)
指向特性区分
再生周波数帯域 100Hz~15kHz(偏差20dB)
使用スピーカー Φ16cm ダイナミックコーンスピーカー 8Ω
外装
キャビネット(パーティクルボード)マンセル5.5Y8.6/1.2近似色 アイボリー 塗装
バッフル(ジャージネット張) グレー
寸法 幅290mm 高さ214mm 奥行150mm
質量 約2.0kg
適用規格
日本消防検定協会認定品 型式番号 認評放 第14~132号
付属品 取扱説明書×1、バインドねじ(M4×14)×2、木ねじ(Φ4×20)×2



15Wトランス付コンビネーションスピーカー CT-380A

中口径一般拡声装置用の丸形ホーンスピーカーです。
コンセント切換方式を採用し、定格インピーダンス入力ワット数を表示してありますので出力の整合が容易に行えます。外部にはステンレス製のボルト、ねじ、ワッシャー類、溶融亜鉛メッキのブラケットを使用していますので、錆びにくくなっています。

■外観図(CT-380A)

外観図

■仕様一覧(CT-380A)

定格入力 15W
定格
インピーダンス
670Ω(15W)  1kΩ(10W)  2kΩ(5W)
音響パワーレベル p=110dB(1W)
指向特性区分
出力音圧レベル 108dB(1m 1W)
再生周波数帯域 250Hz~8kHz(偏差20dB以内)
取付金具
U字型ブラケット L形(JIS C 5504)
外装
ホーンマウス(アルミニウム):マンセルN7.0近似色 ライトグレー 塗装
レフレクター(ABS樹脂):マンセルN7.0近似色 ライトグレー
カバー(ABS樹脂):マンセルN4.0近似色 グレー
ブラケット(SPHC):溶融亜鉛メッキ
質量 約3kg
入力極性
専用プラグ付コードの黒色は+側、白色はCOM
寸法 口径寸法Φ380mm 全長寸法399mm (ホーンタイヤ除く)
付属品 専用プラグ付コード(約50cm)×1、取扱説明書/安全編×1
適用規格
JIS C 5504ホーンスピーカに準拠
日本消防検定協会認定品 型式番号 認評放 第14~144号
防塵・防水性能
IP65

※油の付着しやすい場所や、特に大きな振動が発生する場所には設置しないでください。取付部が劣化し、落下などの事故の原因となります。

30Wトランス付コンビネーションスピーカー CT-510B

大口径一般拡声装置用の丸形ホーンスピーカーです。
コンセント切換式を採用し、定格インピーダンスと入力W数を表示してありますので出力の整合が容易に行えます。
外部にはステンレス製のボルト、ねじ、ワッシャー類、溶融亜鉛メッキのブラケットを使用していますので、錆びにくくなっています。

■外観図(CT-510B)

外観図

■仕様一覧(CT-510B)

定格入力 30W
定格
インピーダンス
330Ω(30W)  500Ω(20W)  670Ω(15W)
音響パワーレベル p=110dB(1W)
指向特性区分
出力音圧レベル 108dB(1m 1W)
再生周波数帯域 225Hz~7kHz(偏差20dB以内)
取付金具
U字型ブラケット L形(JIS C 5504)
外装
ホーンマウス(アルミニウム):マンセルN7.0近似色 ライトグレー 塗装
レフレクター(ABS樹脂):マンセルN7.0近似色 ライトグレー
カバー(ABS樹脂):マンセルN4.0近似色 グレー
ブラケット(SPHC):溶融亜鉛メッキ
質量 約4.3kg
入力極性
専用プラグ付コードの黒色は+側、白色はCOM
寸法 口径Φ510mm 全長504mm (ホーンタイヤ除く)
適用規格
JIS C 5504 ホーンスピーカーに準拠
日本消防検定協会認定品 型式番号 認評放 第14~146号
防塵・防水性能 IP65
付属品 専用プラグ付コード(約50cm)×1、取扱説明書/安全編×1

※油の付着しやすい場所や、特に大きな振動が発生する場所には設置しないでください。取付部等が劣化し、落下などの事故の原因となります。

15W工場用安全増防爆スピーカー PEH-15T

中口径中出力拡声装置用の安全増防爆構造ホーンスピーカーです。
工場その他の事業所において、可燃性ガスまたは可燃性液体の蒸気が存在し、また存在する恐れがある場所に対して使用する目的で設計されたものです。

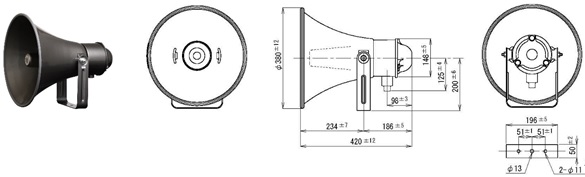

■外観図(PEH-15T)

外観図

■仕様一覧(PEH-15T)

定格入力 15W
定格
インピーダンス
670Ω(15W)  1kΩ(10W)  1.3kΩ(7.5W)  2kΩ(5W)
音響パワーレベル p=104dB(1W)
指向特性区分
出力音圧レベル 107dB(1m 1W)
再生周波数帯域 300Hz~4kHz(偏差 20dB)
外装 ホーンマウス(アルミニウム):メタリックグレー
レフレクター(PS樹脂):メタリックグレー
端子箱(アルミダイカスト):メタリックグレー
ブラケット(SPHC):メタリックグレー
取付金具 U字形ブラケット L形
寸法 口径Φ380mm 全長420mm
質量 約4.2kg
付属品 取扱説明書×1
適用規格
JIS C 5504、JIS C 0903、JIS C 0904に準拠
日本消防検定協会認定品 型式番号:認評放 第14~139号
備考
1.防爆記号 eG4  e:安全増防爆構造の略号 G4:爆発性ガスの発火度
2.設置場所 ガス蒸気危険2種場所(1種場所より可燃性ガスまたは可燃性液体の蒸気が薄度)
3.導線引込方法 金属管配線による端子箱への引込方法
4.電線管JIS C 8305の厚鋼電線管を使用する
5.端子箱のねじJIS B 0202管用平行ねじ PF1/2
6.(社)産業安全技術協会検定合格品(合格番号第T22201号)

※油の付着しやすい場所や、特に大きな振動が発生する場所には設置しないでください。取付部等が劣化し、落下などの事故の原因となります。

木製壁掛型スピーカ - BS-34

コンセント方式を採用し、スピーカへの配線取付けがワンタッチで行え、施工が容易です。

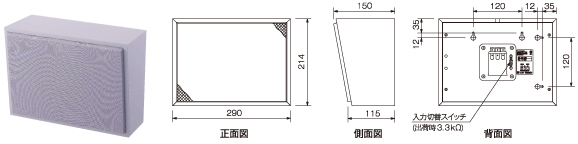

■外観図

木製壁掛形スピーカ - BS-32Z 外観図

■仕様一覧

定格入力 3W
定格インピーダンス 3.3kΩ(3W),10kΩ(1W)
出力音圧レベル 95dB(1W,1m,600~6000Hz,ピンクノイズ時)
周波数特性 160~17000Hz(ピーク -20dB時)
使用スピーカ 16cmコーン型
スピーカ種別 L級(消防法施工規則 音声警報第2シグナルでの測定で92dB(A)以上)
音響パワーレベル 96dB(1W)
指向特性区分 W (0゜以上30゜未満 Q=5,30゜以上60゜未満 Q=3,60゜以上90゜未満 Q=0.8)
その他 JIS C 5532(音響システム用スピーカ)に準じる
仕上 キャビネット:木製 ライトグレー(マンセルN8.5近似色)
       HIPS樹脂 ライトグレー(マンセルN8.5近似色)
前面ジャージネット:ライトグレー(マンセルN8.0近似色)
スピーカコンセント:HIPS樹脂 ライトグレー(マンセルN8.5近似色)
寸法 290(W)×214(H)×99(D)mm
質量 1.7kg
付属品 スピーカコンセント×1,埋込ボックス取付用小ねじ(M4-35)×2
適合ボックス 露出、埋込:JIS C 8340

※油が付着しやすい環境では使用しないでください。取付部が劣化して落下などの事故の原因となります。

ホーンスピーカ 角型 トランス付 - SC-710AM - SC-715AM

小型・軽量で明瞭性の良いスピーカです。ホーンA筒はアルミで粉体塗装仕上げ、アングル・ねじ類はステンレスを用い、耐候性に優れています。スピーカの振動板には音質及び耐久性に優れたポリィミドフィルムを用いています。

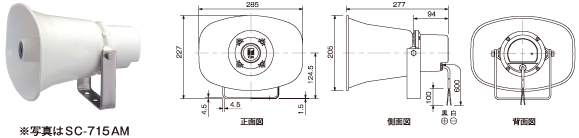

■外観図(SC-715AM)

ホーンスピーカ 角型 トランス付 - SC-710AM - SC-715AM 外観図

■仕様一覧(SC-715AM)

定格入力 15W
定格インピーダンス 670Ω(15W),1kΩ(10W),2kΩ(5W),3.3kΩ(3W)
出力音圧レベル 109dB(1W,1m)
周波数特性 315~9,000Hz
スピーカ種別 L級(消防施行規則 音声警報音第2シグナルでの測定で92dB(A)以上)
音響パワーレベル 108dB(1W)
指向特性区分 N(0°以上15°未満 Q=20,15°以上30°未満 Q=4,30°以上60°未満 Q=0.5,60°以上90°以下 Q=0.3)
防塵・防水性能 IP65
スピーカコード φ6mm 2心キャプタイヤコード(長さ60cm)
使用温度範囲 -20℃~+55℃
仕上 ○ホーンA筒,上蓋:アルミ オフホワイト(マンセルN9.5近似色) 粉体焼付塗装
○ホーンBC筒,トランスケース:ABS樹脂 オフホワイト(マンセルN9.5近似色)
○アングル,ねじ,ボルト類:ステンレス
寸法 285(W)×227(H)×277(D)mm
質量 1.9kg
そ の 他 JIS C 5504(ホーンスピーカ)に準じる

ホーンスピーカ 丸型 トランス付 - TC-715AM - TC730AM

小型・軽量で明瞭性の良いスピーカです。ホーンA筒はアルミで粉体塗装仕上げ、アングル・ねじ類はステンレスを用い、耐候性に優れています。スピーカの振動板には音質及び耐久性に優れたポリィミドフィルムを用いています。

■外観図(TC-730AM)

ホーンスピーカ 丸型 トランス付 - TC-715AM - TC730AM 外観図

■仕様一覧(TC-730AM)

定格入力 30W
定格インピーダンス 330Ω(30W),670Ω(15W),1kΩ(10W),2kΩ(5W)
出力音圧レベル 112dB(1W,1m)
周波数特性 200~6,000Hz
スピーカ種別 L級(消防施行規則 音声警報音第2シグナルでの測定で92dB(A)以上)
音響パワーレベル 110dB(1W)
指向特性区分 N(0°以上15°未満 Q=20,15°以上30°未満 Q=4,30°以上60°未満 Q=0.5,60°以上90°以下 Q=0.3)
防塵・防水性能 IP65
スピーカコード φ6mm 2心キャプタイヤコード(長さ60cm)
使用温度範囲 -20℃~+55℃
仕上 ○ホーンA筒,上蓋:アルミ オフホワイト(マンセルN9.5近似色) 粉体焼付塗装
○ホーンBC筒:ABS樹脂 オフホワイト(マンセルN9.5近似色)
○アングルホルダー:アルミ グレー(マンセルN4.5近似色) 粉体焼付塗装
○トランスケース:ABS樹脂 グレー(マンセルN4.5近似色)
○アングル,ねじ,ボルト類:ステンレス
寸法 φ500×463(D)mm
質量 4.5kg

安全増防爆型スピーカ - TP-M15D - TP-M15E

正常な使用状態で、爆発性雰囲気の点火源となり得る電気火花及び電気機器の高温部について、これらが発生するおそれのないように電気的、機械的及び温度的に安全度を高めた安全増防爆スピーカです。

■外観図(TP-M15E)

安全増防爆型スピーカ - TP-M15D - TP-M15E 外観図

■仕様一覧(TP-M15E)

定格入力 15W
定格インピーダンス 670Ω(15W),1kΩ(10W),2kΩ(5W)
出力音圧レベル 104dB(1W,1m)
周波数特性 300~5,500Hz
スピーカ種別 L級(消防施行規則 音声警報音第2シグナルでの測定で92dB(A)以上)
音響パワーレベル 104dB(1W)
指向特性区分 N(0°以上15°未満 Q=20,15°以上30°未満 Q=4,30°以上60°未満 Q=0.5,60°以上90°以下 Q=0.3)
標準的環境条件 ○温度:-20℃~+40℃ ○標高:1,000m以下 ○相対湿度:45~85%
○その他:防爆電気設備に特別な考慮を必要とするほどの粉塵,腐食ガス,振動などが存在しないこと。
関連規格 労働省産業安全研究所 工場電気設備防爆指針 JIS C 0903
保護管結合寸法 PF1/2(JIS B 0202)
仕上 ○ホーンA筒,B筒:アルミ アイボリー(マンセル10YR7.5/1.5近似色)
○その他:アルミ鋳物 ダークブラウン(マンセル5YR3/1近似色)
○アングル:熱間圧延鋼板(SSC41) t3.2
寸法 φ392×475(D)mm
質量 4.9kg
